Clamp de verrouillage pour raccords à compression
21/11/2015
Un clamp de verrouillage unique pour bloquer les écrous des raccords à compression double bague pour tubing est désormais disponible chez Parker et il constitue une alternative au système de raccord avec câble
Le nouveau système par clamp de Parker est conçu comme une solution simple d'installation qui surmonte tous les inconvénients propres aux systèmes de raccords avec câble. Il peut être installé très facilement et très rapidement à des raccords à compression standard tant sur de nouveaux systèmes que des systèmes existants, sans nécessiter de modification, de réalignement ou de démontage des composants. Le dispositif est également indiqué pour remplacer les raccords avec câble existants au cours d'opérations maintenance de routine - les installateurs doivent simplement retirer le câble avant de monter Le nouveau système par clamp.
Disponible dans des configurations de type droit, coude, té et croix, le dispositif de clamp est proposé initialement dans une gamme de tailles pour une utilisation avec des raccords de tubes de 1/4 à 3/4 de pouce (6 à 20 mm). Parker entend développer d'autres tailles pour répondre aux exigences du marché.
Le dispositif de verrouillage par clamp est fabriqué entièrement à partir de matériaux résistants à la corrosion pour assurer une longue durée de vie sans entretien et est basé sur une forme ouverte d'ouvrage qui minimise les fissures. Il comprend essentiellement un ou plusieurs clamps flexibles avec des plaques de support répartissant la force de compression, il est fourni préassemblé sous la forme d'une pièce monobloc afin de simplifier l'installation. Les plaques de support intègrent des vis d'assemblage à tête creuse M4 non dissociables et utilisent la technologie de filetage autobloquant Spiralock pour les empêcher de se desserrer sous l'effet des vibrations. Les composants flexibles et rigides sont fabriqués en acier inoxydable 6Mo et les vis de fixation sont en acier inoxydable 316.

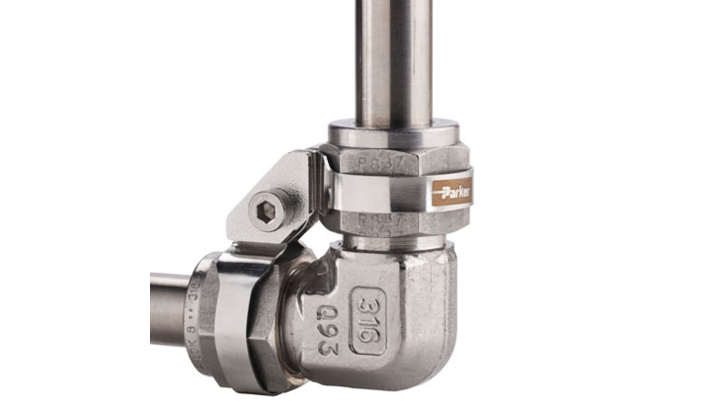

Le dispositif à clamp de Parker pour les raccords à compression peut généralement être installé en moins de deux minutes - une fraction du temps qui est nécessaire au montage des systèmes avec câble. Pour serrer entièrement un raccord coudé à 90 degrés standard, par exemple, il suffit que l'installateur place le bras de serrage flexible autour des deux écrous du raccord, serre une seule vis à travers l'une des plaques de support au couple recommandé. Le dispositif crée une force de verrouillage qui est environ cinq fois plus grande que le système par câble, sans risque de tension incorrecte pouvant compromettre l'intégrité de la connexion à long terme. Il fournit également une fonction antivol avec verrouillage sécurisé clairement indiqué par la proximité des plaques de support.
Parker estime que son nouveau dispositif de clamp offre une solution idéale pour les OEM qui cherchent une alternative plus fiable et rentable au système par câble sur un équipement en haute mer. Ces dispositifs sont également susceptibles de s'avérer populaires pour les équipements embarqués tels que les compresseurs, les groupes hydrauliques, ainsi que dans d'autres marchés tels que les équipements agricoles et de terrassement, où les raccords avec câble sont parfois utilisés de manière standard.
