Platine linéaire ultra précise à contrôleur intégré
01/05/2014
Compacte et économique, cette nouvelle série de platines de précision permet d'obtenir un positionnement extrêmement précis. Il est ainsi possible d'atteindre une résolution très fine, avec des incréments de 0,15 µm.

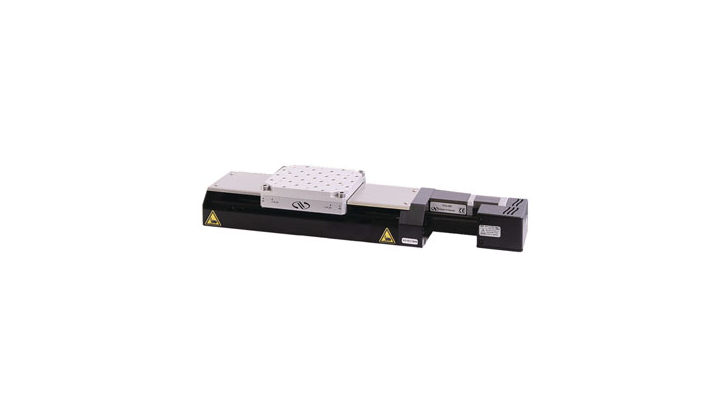

Les nouvelles platines linéaires type FCL de Newport héritent de la rigidité et de la robustesse de la série M-ILS qui a fait ses preuves dans de nombreuses applications techniques et scientifiques. Elles en reprennent toutes les caractéristiques essentielles, telle la vis à billes précontrainte et sans jeu qui permet un positionnement rapide par incréments et intègrent une commande du moteur pas-à-pas. Le résultat en est une solution particulièrement compacte et économique de positionnement précis, par exemple de composants optiques dans les lignes à retard.
Dans la série FCL, le moteur pas-à-pas et sa commande iPP sont placés dans un même boîtier situé directement dans la platine. Ainsi, ce nouveau positionneur Newport trouve sa place rapidement et simplement dans diverses applications. Cette intégration permet de se passer de tout câblage externe entre le contrôleur et le moteur pas-à-pas. Ce contrôleur est optimisé pour ce moteur pas-à-pas, dont tous les paramètres sont déjà enregistrés.
La mise en service nécessite uniquement de raccorder l'alimentation et l'unique câble de communication, par l'interface USB ou RS422. La platine est livrée avec une interface utilisateur graphique, qu'il suffit d'installer pour être très rapidement opérationnelle.
Toutes les platines linéaires FCL sont livrées avec des spécifications garanties et un PV de contrôle donnant les valeurs exactes de celles-ci. La série comporte aujourd'hui trois modèles, avec des courses de 50, 100 et 200 mm.
