EBERSPÄCHER choisit TECHNIFOR pour sa nouvelle ligne d’assemblage
22/10/2008
Pour répondre aux exigences de faible niveau sonore d’une nouvelle ligne de production de pots d’échappements pour des poids lourds DAIMLER, Eberspächer a choisi un système de rayage Technifor pour le marquage d’un code Datamatrix™.
EBERSPÄCHER est un leader de la fabrication d’échappements (pots catalytiques, filtres à particule, silencieux) ainsi que de systèmes de chauffage et de préchauffage, pour tout type de véhicules particuliers, bus, camions, « off road » et bateaux.

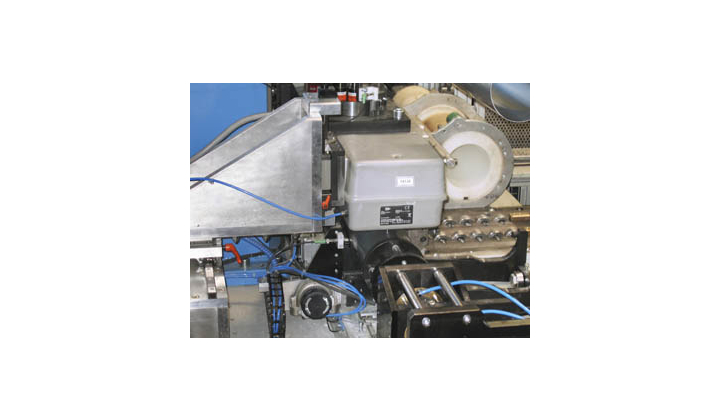

Une nouvelle ligne de production de pots d’échappement pour poids lourds est en service depuis quelques mois. Chaque pot comporte 7 filtres à particules catalytiques composé chacun d’un filtre à proprement parler revêtu d’un isolant thermique et d’une enveloppe métallique. C’est pour marquer ces dernières enveloppes métalliques que le système Technifor est utilisé. Elles doivent comporter à la fois du marquage en clair et un code Datamatrix. Cela permet d’avoir une traçabilité parfaite des pièces et des sous-composants afin d’identifier les responsabilités entre les différents sous-traitants en cas de défaillance.
La problématique d’EBERSPÄCHER était de ne pas ajouter de nuisances sonores dans un hall de plus de 5000 m2 déjà rempli de machines bruyantes (presses d’emboutissage, robots d’assemblage, ...).
L’idée de TECHNIFOR et de STROBEL UND BUNGERT a été de proposer une unique machine de rayage qui pouvait à la fois faire du marquage en clair et du DataMatrix. Le marquage par rayage a l’avantage d’être beaucoup plus silencieux que le marquage à l’aiguille. Pour marquer un texte, la pointe percute une seule fois le métal puis elle le raye par translation. Habituellement, pour réduire le bruit, on est obligé d’utiliser deux machines : rayage pour le texte, et percussion pour le DataMatrix.
La difficulté a été ici de re-développer un système de pilotage de la pointe de rayage pour lui donner un mouvement vertical de percussion afin de marquer chaque point du code DataMatrix. « Nous faisons toujours du spécifique, la facilité d’intégration et l’intelligence des machines TECHNIFOR sont très importantes pour nous. Cela nous permet, notamment, de réaliser rapidement les machines spéciales. Par exemple la dernière ligne de marquage pour EBERSPÄCHER a été livrée en 4 mois seulement, et ce même avec la mise au point du système de pilotage Datamatrix de la machine de rayage», nous indique M. BUNGERT, Directeur de STROBEL UND BUNGERT.
Un kit DataMatrix a, en effet, été développé spécifiquement. Il permet de gérer deux pressions différentes avec deux pressostats, une pour le marquage en clair et une pour le datamatrix. Il est composé d’une partie pneumatique, tubes et pressostats, comportant seulement deux tuyaux d’air et un connecteur à raccorder à la machine. La partie logiciel, pilotée par l’unité de contrôle, est téléchargée simplement avec une clé USB. A partir d’une machine standard de rayage CN312Sr, il suffit d’ajouter soi-même le kit pour faire également du Datamatrix.
