Banc manuel de test de sertissage
22/05/2012

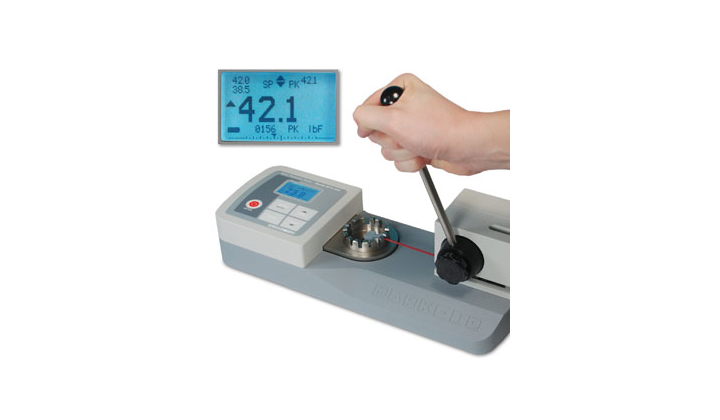

Le WT3-200 est conçu pour réaliser essai d’arrachages. En effet un essai d'arrachage est une méthode rapide et destructive d'évaluation des propriétés mécaniques d'un raccordement serti.
Ces tests de force en traction sur les fils électriques permettent de déterminer la valeur exacte conduisant à la rupture des échantillons. Equipé d’un levier ergonomique ce banc permet l’application facile d’une force pouvant atteindre 1000N est ainsi évaluer le bon fonctionnement ou non de vos processus de sertissage. Le carrousel dont est équipé le WT03-200 permet le test de cosses ou câbles de différentes tailles car les interfaces mécaniques (carrousels) sont interchangeables au vue des différents essais à réaliser. Un grand écran LCD graphique rétroéclairé affiche les valeurs mesurées, y compris la valeur crête. Les mesures sont réalisées à une fréquence d’échantillonnage de 7000Hz permettant une précision de ±0.2%. Différentes unités de mesure sont sélectionnables à partir du menu très intuitif du testeur de sertissage. De plus comme la plus part de nos dynamomètres, les valeurs mesurées et enregistrées peuvent être transférées vers un PC ou un autre collecteur de données via USB, RS-232, Mitutoyo (Digimatic), ou sorties analogiques. Le résultat d'un raccord bien serti est une connexion fiable tant sur le plan mécanique qu'électrique. Wimesure est donc à votre disposition pour vous aider à atteindre cet objectif qu’il soit normatif ou de qualité.
Caractéristiques :
• Mesure d'effort en traction de 1000 N
• Diamètre mini/maxi du fil : 0,8 à 6,3 mm
• Précision ±0,2 % pleine échelle
• Bande passante 7000 Hz
• Interfaces USB, RS232, Mitutoyo et sortie analogique
• Grand afficheur rétro éclairé et réversible
• Fonctions tare/min. /max. /moy. mémoire 1000 points
• Configuration vérouillable
• Unité de mesure sélectionnable
• Garantie Mark-10 de 3 ans
Applications :
• Contrôle sur ligne de production
• Contrôle qualité en laboratoire
• Industrie automobile
• Industrie aéronautique
• Test de résistance des raccords de fils électriques suivant des normes (UL…)
