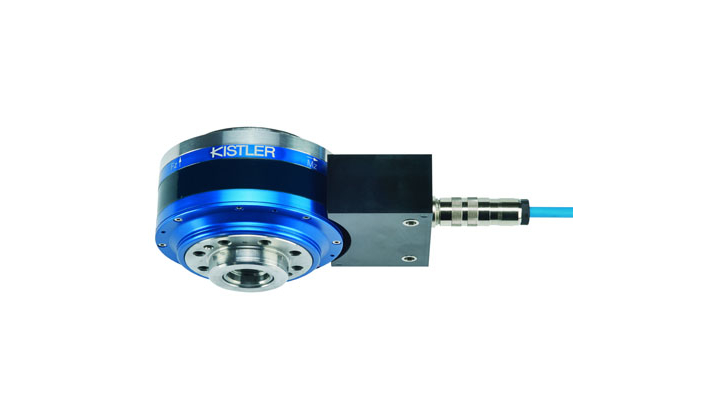

Dynamomètre rotatif pour applications de coupe haute performance.

Le Dynamomètre 9171A mesure les efforts de coupe et de couple même en cas de très lourdes charges. Ceci permet aux process de machines de production d’être analysés et optimisés tout en tirant des conclusions sur l’usure de l’outillage.

Ce dynamomètre piézoélectrique entièrement repensé  délivre une gamme de vitesses de rotation beaucoup plus élevées, des propriétés dynamiques largement améliorées et une réduction du poids significative.

Cette dernière génération de dynamomètre offre une excellente précision des mesures même avec des charges très lourdes. Comme l’ensemble des dispositifs et des dynamomètres rotatifs de Kistler, le modèle type 9171A intègre également un capteur piézoélectrique, capable de mesurer forces et couples pendant le processus mécanique avec une précision extrême grâce à sa très grande rigidité et une haute  fréquence propre.

Ce dynamomètre entièrement repensé comporte de très nombreuses améliorations: une vitesse de rotation 2 fois et demie plus rapide, une amélioration des propriétés dynamiques et une diminution de son poids significative par rapport aux modèles précédents. Les forces et les couples peuvent être mesurés avec de très lourdes charges. L’utilisation d’un nouveau capteur de force à 4 composantes, totalement symétrique au niveau rotatif minimise l’influence des forces centrifuges et l’électronique plus puissante du système délivre un signal d’une qualité hors pair.

Avec une large gamme de forces jusqu’à 20 kN (Fx, Fy) ou 30 kN (Fz) et un couple maximum de 1000 Nm, le 9171A est parfait pour les process industriels de niveaux élevés. Une coupe haute performance se caractérise par l’enlèvement de très grands volumes de matière en un temps très court. Ceci implique des forces et couples élevés. La large gamme de mesure et la conception compacte du RCD 9171A lui permettent de s’adapter parfaitement aux interfaces de broches HSK-A100 et Capto C8 utilisés fréquemment dans les HPC. Il est également possible, bien sûr, d’utiliser de plus petits adaptateurs de broches.

Les dynamomètres de Kistler sont reconnus pour leur robustesse et leur compacité comme pour leur facilité d’utilisation. Le 9171A est inséré sur l’arbre de la machine comme un porte-outil standard. Divers adaptateurs et porte-outil sont disponibles chez Kistler et peuvent être fournis selon le besoin du client. Ceci offre une grande flexibilité d’interfaces pour l’utilisateur.

Les données de mesure sont transférées et le courant est fourni par un système de télémétrie à champ proche sans contact, ce qui permet de positionner le rotor et le stator plus loin l’un de l’autre. Trois différents niveaux de filtre passe-bas peuvent être installés, avec effet immédiat. Chaque force et couple peut également être sélectionné indépendamment des uns et des autres, offrant ainsi un contrôle du signal optimal.
