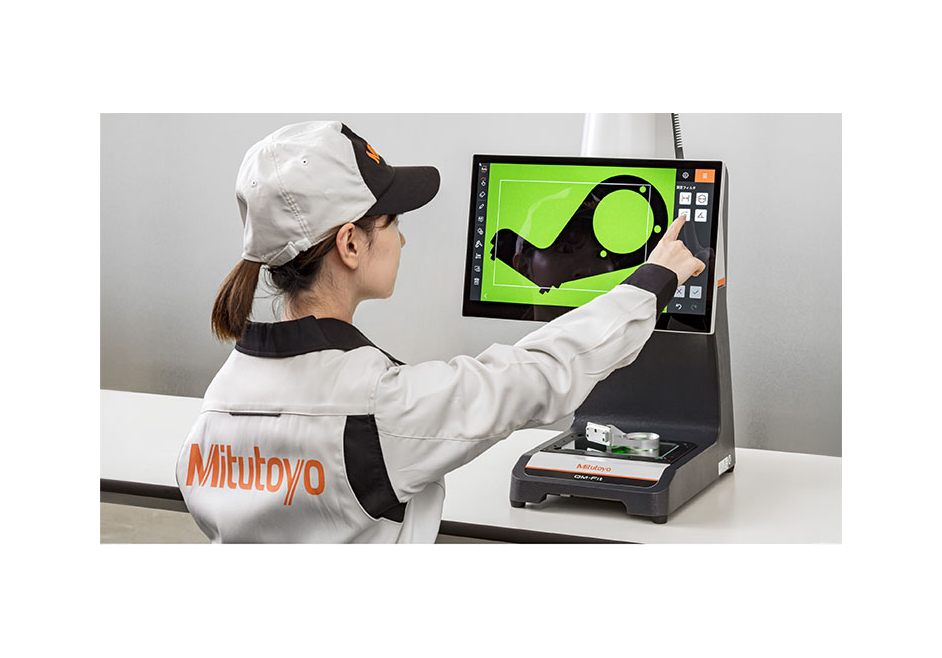

QM-Fit, une machine de vision intelligente pour des mesures rapides et intuitives

Ce nouveau système de mesure de vision plein champs compacte et performante est conçue pour l'inspection rapide et précise de petits composants.

QM-Fit redéfinit la facilité d'utilisation grâce à une interface tactile intelligente et se positionne comme une alternative de nouvelle génération aux projecteurs de profil traditionnels. A la différence des projecteurs traditionnels qui nécessitent un alignement manuel et des compétences particulières de la part de l'opérateur, QM-Fit automatise ces étapes grâce à sa détection intelligente et une visualisation numérique. Elle procure des résultats plus rapides et plus cohérents, ce qui en fait l’alternative idéale aux systèmes optiques classiques utilisés au contrôle qualité.

QM-Fit est dédiée aux mesures de précision accessibles à tous, quel que soit le niveau de compétence. Grâce à son interface utilisateur intuitive, son écran tactile et sa fonction avancée de reconnaissance automatique des pièces, il suffit de placer son échantillon sur la platine et de lancer aussitôt la mesure. QM-Fit détecte automatiquement les caractéristiques telles que les cercles et les bords, et fournit un retour graphique en temps réel.

Principaux avantages & points forts en matière d'efficacité

Mesure instantanée avec reconnaissance automatique
QM-Fit offre une mesure instantanée par reconnaissance automatique en plaçant la pièce sur la platine. Il identifie aussitôt la pièce en détectant ses cercles, lignes et les autres éléments sans nécessiter de configuration, d'alignement ou de mise au point manuelle, alors les résultats s’affichent.

Utilisation intuitive — Aucune compétence requise
Grâce à son interface tactile intuitive, aucune compétence particulière n'est requise pour utiliser QM-Fit. Des guides visuels et des suggestions automatiques minimisent le temps de formation et réduisent les erreurs des utilisateurs, tandis que les résultats sont affichés graphiquement en temps réel, accompagnés d’indicateurs clairs tels que OK/NOK.

Mode pied à coulisse graphique (Caliper snap)
Autre caractéristique remarquable : la fonction Caliper Snap graphique, qui assure une mesure rapide et précise en alignant des règles numériques sur les bords ou les géométries des pièces. Ainsi, il n’est plus utile d'aligner les réticules comme avec les projecteurs traditionnels.

Plus de mesures d’où coûts réduits
QM-Fit améliore également la productivité et diminue les coûts en fournissant des résultats reproductibles avec une intervention minimale de l'opérateur, ce qui réduit les variations inter-utilisateurs. La détection automatique et le zoom numérique raccourcissent les temps de cycle, contribuant ainsi à éliminer les goulots d'étranglement dans les processus de contrôle qualité et d'inspection des premières pièces.

Design compact peu encombrant, puissant objectif et imagerie haute résolution
Avec son design compact et peu encombrant (366 × 407 × 621 mm et 25 kg), QM-Fit s'intègre facilement à n'importe quel établi et fonctionne comme une véritable unité autonome, équipée d'un PC intégré et d'un écran tactile de 15,6 pouces. Sa puissante caméra couleur CMOS 20 Mpx, son zoom numérique jusqu'à 100x, son objectif télécentrique et sa grande profondeur de champ de 36 mm offrent une imagerie haute résolution et une mise au point précise, même sur des pièces à reliefs.

Fiable et traçable
Enfin, le système garantit fiabilité et traçabilité, avec un étalonnage d'une précision de ±10 µm et une répétabilité de ≤ 4 µm à ± 2σ. Les fonctions de traçabilité intégrées et la correction environnementale renforcent encore la fiabilité des mesures.
