Nouveau codeur absolu multitour haute résolution SFD-M
28/03/2025
Ce codeur absolu multitour offre une précision de positionnement quatre fois supérieure et utilise une technologie de récupération d'énergie pour suivre le positionnement même lorsque le système est hors tension.
Il permet aux constructeurs de machines d'obtenir un asservissement multitour haute résolution avec des informations de positionnement absolu disponibles au démarrage du système.

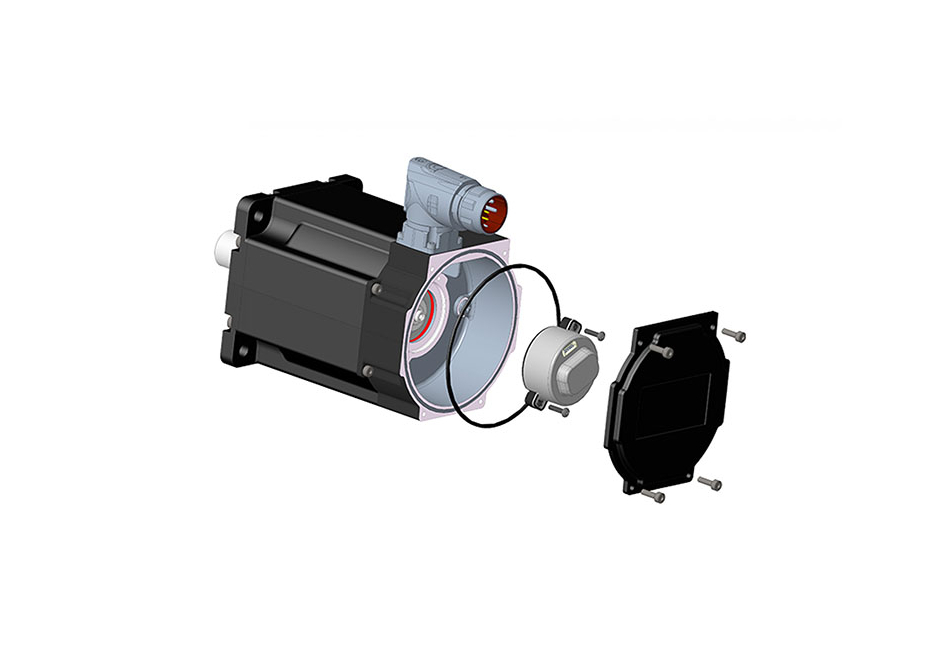

Conçu pour fonctionner avec les variateurs AKD™ et AKD2G, le codeur absolu multitour SFD-M peut être intégré dans les servomoteurs logés de Kollmorgen sans frais supplémentaires par rapport au codeur absolu monotour SFD-3. Il offre des performances multitour, une précision de positionnement quatre fois supérieure et un bruit EMF cinquante fois plus faible.
Les codeurs comparables d'une tierce partie sont vendus au prix fort. Avec le SFD-M, les clients peuvent réaliser des économies substantielles en concevant des machines qui atteignent les plus hauts niveaux de précision, d'efficacité et d'efficience.
Un positionnement absolu multitour, pour des mouvements précis et productifs
Le SFD-M mesure la position de l'arbre du rotor tout au long de chaque rotation de 360° sans qu'il soit nécessaire de se référer à une position d'origine, et il enregistre le nombre total de rotations que l'arbre a effectuées dans les deux sens.
Cette capacité de positionnement absolu multitour est idéale lorsqu'un suivi précis de la position est nécessaire sur de grandes distances de rotation, comme dans le positionnement des machines-outils, les machines d'emballage, la manutention, le suivi des satellites et bien d'autres applications.
En outre, le SFD-M conserve les informations de positionnement absolu en temps réel, même lorsque le système est hors tension, ce qui élimine le besoin de séquences de positionnement fastidieuses au démarrage.
Une technologie de récupération d'énergie pour un fonctionnement sans pile
Les codeurs absolus multitour d'autres fournisseurs nécessitent souvent une batterie pour conserver les informations de positionnement lorsque le système est hors tension ou en cas de panne de courant. Ces batteries externes doivent être remplacées et peuvent être sujettes à des défaillances. D'autres solutions font appel à des trains d'engrenages mécaniques, qui sont bruyants, sensibles au jeu et qui augmentent l'encombrement du moteur.
Le nouveau SFD-M de Kollmorgen limina ces problèmes en utilisant la technologie de récupération d'énergie pour maintenir de manière fiable les informations de positionnement, sans avoir besoin de batteries ou de trains d'engrenages. Le fonctionnement sans pile élimine les problèmes de maintenance tout en soutenant les efforts visant à réduire la consommation de ressources naturelles et à minimiser les déchets.
Des performances exceptionnelles à un prix exceptionnel
Le SFD-M est extrêmement précis. Il présente les caractéristiques suivantes :
● Résolution
o 24 bits par tour
o 16 777 216 coups par tour
o 0,0772 arcsec par tour
● Gamme absolue multitour
o 16 bits = 65 536 tours de moteur
● Précision
o < ± 1 arc-min typique à 25 °C
o < ± 3 arc-min dans le cas le plus défavorable
