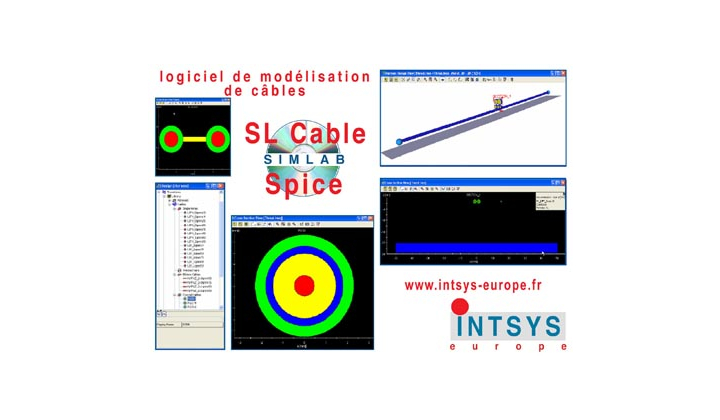

Conçu par le développeur allemand SIMLAB, le logiciel de modélisation de câble en électronique SLCableSpice, est un générateur de modéle SPICE complémentaire au logiciel CableMod.
SLCableSpice est un logiciciel de modélisation totalement complémentaire au logiciel CableMod.
CableMod est le logiciel de simulation électromagnétique de câbles et torons hétérogènes, leader sur le marché. CableMod est utilisé là où l’analyse des câbles est très critique, comme dans le domaine automobile, ou les signaux sont très variés (puissance et courants faibles, hautes et basses fréquences; le tout mélangé d’une façon hétérogène) et les distances très réduites, ce qui amplifie les risques de perturbations.
SLCableSpice complète l’offre produits de SIMLAB existante, car cette solution est utilisé pour créer des modèles équivalent SPICE de câbles au dessus d’un plan de masse, permettant de comparer les informations de simulation avec des mesures sur table. De ce fait, cela prouve l’extrême précision des modèles créés et la grande justesse des outils de simulation CableMod.
Les modèles SPICE ainsi générés peuvent être utilisés dans tous les outils de simulation électromagnétiques et d’intégrité de signal, que ce soit ceux de SIMLAB comme ceux d’autres fournisseurs.
Un menu guide l’utilisateur à travers la définition système, similaire à une installation de montage sur table, à savoir, un espaceur de diélectrique optionnel au dessus d’un plan de masse, et sous le câble souhaité. Ainsi, le plus simplement du monde, en deux clics de souris, le tour est joué.
La longueur du ou des câbles peut influencer fortement la qualité des signaux à l’entrée des dispositifs électroniques auxquels ils sont reliés comme les circuits imprimés. Les principaux effets sont des changements d’impédance, des temps de propagation et des diaphonies entre les fils des câbles en rubans ou multiples. Le modèle équivalent SPICE créé contient toutes les informations essentielles liées aux pertes résistives, aux pertes diélectriques, aux capacités de couplage et aux inductances de couplage. Ces paramètres sont directement dérivés des calculs sophistiqués entourant les champs électromagnétiques. Les différents modules de logiciel tournant en arrière-plan de SLCableSpice garantissent un flot de travail continu et une création de modèle automatique.
