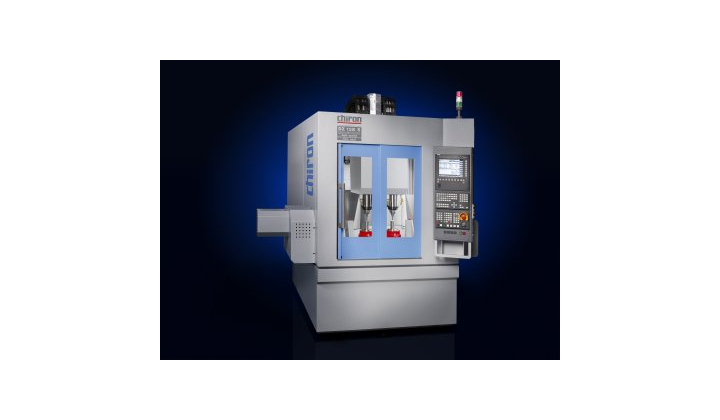

Le DZ 12K S MAGNUM five axis est un nouveau centre d´usinage 5-axes bi-broche, avec table circulaire pivotante deux-axes pour le fraisage et le tournage simultanés de pièces complexes en un seul serrage.
La possibilité d´usinage en un seul serrage diminue le temps total d´usinage et les coûts à la pièce, simplifie les flux de matière et assure aux clients une production avec moins de personnel. Par rapport à une
solution monobroche, le centre DZ 12K S MAGNUM five axis double la productivité tout en économisant jusqu´à 30% d´énergie.
Autre caractéristique de ce nouveau centre d´usinage : l´attachement d´outil renforcé HSK-A 63, dès à présent disponible sur l´ensemble de la série 12 de CHIRON. Le diviseur pivotant 2 axes, développé et produit en interne, assure une haute précision et une extrême stabilité. Grâce à l´attachement d´outil renforcé et à la broche haute performance dont la vitesse de rotation grimpe jusqu´à 24 000 tr/min, on obtient des qualités d´états de surface de très haut niveau.
En outre, avec les axes rotatifs commandés par moteurs TORQUE, on peut réaliser des opérations de tournage simultanées à des vitesses allant jusqu´à 1000 tr/min, idéales pour les usinages complets de
pièces complexes. Les courses en X, Y, Z de 550, 400 et 360 mm, assurent suffisamment de place pour le positionnement et l´usinage de pièces complexes en acier, fonte, aluminium ou titane. Les accélérations sont de 10, 15 et 15 m/s², et les avances rapides sur tous les axes linéaires peuvent atteindre 75 m/min. La machine est par ailleurs prédisposée pour l´automatisation par robot avec le module standard et économique FlexCell Uno.
Technologie & caractéristiques
- Courses en X - Y - Z : 550 - 400 - 360 mm
- Accélérations en X -Y - Z : jusqu´à 10 - 15 - 15 m/s²
- Avance rapide : 75 m/min
- Vitesse de rotation de la broche : jusqu´à 24 000 tr/min
- Vitesse de rotation (axe A/C) : 50/200 tr/min
- Vitesse de tournage (axe C) : jusqu´à 1000 tr/min
- Plage de pivotement NC : ± 120° / ± 360°
- Emplacements d´outils : 2 x 16 / 2 x 42 / 2 x 70
- Attachement d´outil : HSK-A 63
- Capacité de fraisage en acier ST 60 : 2 x 150 cm3/min
- Capacité de perçage en acier ST 60 : 2 x Ø 25 mm
- Capacité de taraudage : 2 x M 20
- Temps de changement d´outil : env. 0,9 s
- Temps copeau à copeau : env. 2,4 s
- Précision : 0,002 mm/5
